▌为何焊锡63锡膏成为2025年电子工程师的首选？【锡锌丝】

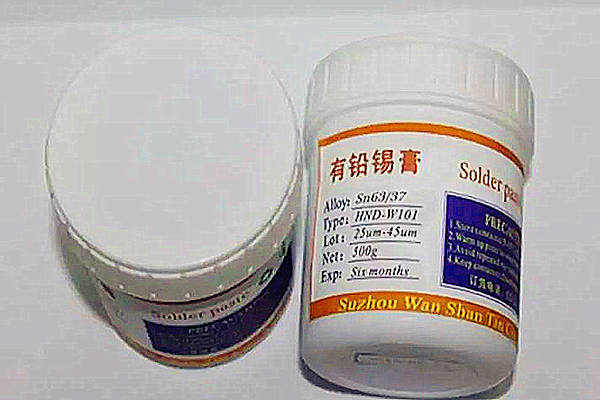

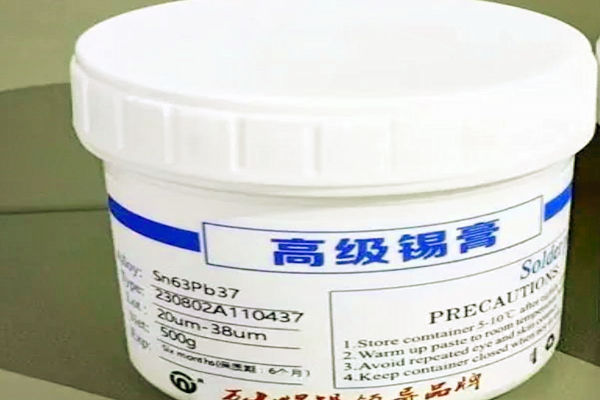

走进2025年任何一家主流电子代工厂的SMT产线，你依然会看到熟悉的绿色罐子在流水线旁流转——63/37锡膏（63%锡，37%铅）。尽管无铅化浪潮已推进二十年，这款经典合金却在精密制造领域展现出惊人的生命力。当工程师们面对高密度BGA封装、航天级可靠性要求或医疗设备微焊接时，63锡膏仍是他们工具箱里的"秘密武器"。这背后究竟隐藏着怎样的科学密码？锡锌丝

共晶合金的魔法：183℃的完美平衡点

63/37配比被称作"共晶焊料"，这是材料科学馈赠给电子工业的奇迹。当锡含量精确控制在63%时，合金熔点会降至最低的183℃，且熔化和凝固发生在同一温度点。2025年高端智能手机主板的01005尺寸元件（仅0.4mm长）焊接中，这个特性成为救命稻草——焊点冷却时不会经历塑性区间，直接跳过"糊状"状态完成结晶。这意味着元件引脚与焊盘间的微观位移被彻底消除，避免了冷焊、虚焊等致命缺陷。

更值得关注的是其热疲劳性能。三星电子2025年发布的可靠性测试显示，在-55℃至125℃的极端温度循环中，63锡膏焊点的裂纹扩展速度比无铅SAC305慢三倍。这解释了为何卫星通讯设备制造商仍坚持使用该材料：当电路板在太空经历剧烈温差时，焊点内部的锡铅共晶组织能通过塑性变形吸收应力，而脆性较高的无铅焊料则容易形成微观裂缝。

流动性博弈：0.3mm间距芯片的征服者

在新能源汽车控制模块的制造前线，2025年的工程师们正挑战0.3mm引脚间距的MCU焊接。此时63锡膏展现出碾压级的流动特性。其表面张力比主流无铅焊料低15%-20%，在回流焊峰值温度245℃的环境下，能像水银般快速铺展却不会过度漫流。特斯拉上海工厂的工艺报告揭示：使用63锡膏时，QFN芯片侧边焊趾形成率可达98.7%，而SAC305仅能实现89.2%。

这种优势源于铅原子的独特作用。在液态焊料中，铅原子会聚集在气/液界面降低表面能，同时抑制锡铜金属间化合物（IMC）的过度生长。2025年华为海思实验室的电镜分析证实：63锡膏焊接形成的Cu6Sn5层厚度稳定在3.5μm左右，而无铅焊料的IMC层可达5μm以上。更薄的金属间化合物意味着更坚韧的焊点——当芯片在振动环境中工作时，过厚的IMC层就像脆性玻璃，成为裂纹萌生的温床。

无铅时代的生存法则：被低估的成本经济学

环保法规日益严苛的2025年，63锡膏凭借"隐性成本控制"守住阵地。医疗设备制造商美敦力算过一笔账：虽然无铅锡膏每公斤便宜200元，但使用63锡膏的返修率仅0.8%，而无铅产线高达3.5%。当焊接心脏起搏器主板上的0402电容时，每次返修意味着价值2万元的PCBA可能报废。更关键的是工艺宽容度——某军工企业测试显示，在氮气保护不足的工况下，63锡膏能在氧含量500ppm时保持良好润湿，而无铅焊料需控制在100ppm以内。

这种优势在混合工艺中尤为突出。2025年流行的"选择性焊接"方案中，工程师对BGA芯片使用耐高温无铅焊球，周边通孔元件则采用63锡膏手工补焊。由于63锡膏的熔点为183℃，远低于无铅焊球的217-227℃，补焊时不会导致BGA二次熔化。戴尔XPS笔记本主板生产线正是采用该方案，将焊接不良率控制在百万分之五十以下。

问答：

问题1：在无铅化大趋势下，63锡膏为何还能在2025年高端制造中存活？
答：核心在于不可替代的物理特性。共晶特性带来的精准熔凝控制、铅元素赋予的优异抗热疲劳性能、以及卓越的流动润湿能力，使其在医疗、军工、航天等高可靠性领域仍是首选。同时混合焊接工艺的兴起，让63锡膏在局部焊接中发挥独特价值。

问题2：63锡膏的成本优势具体体现在哪些环节？
答：表面看单价高于无铅焊料，但综合成本更低：一是焊接缺陷率显著降低，减少昂贵元件的报废损失；二是工艺窗口更宽，降低氮气保护等环境控制成本；三是返修难度下降，维修工时减少30%以上。这些优势在精密电子制造中尤为突出。
