▌焊锡膏标准：2025年，电子制造业的“黄金配方”正在改写！【锡锌丝】

当你在2025年拆开最新款的折叠屏手机或新能源汽车控制模块，那些精密如艺术品的电路板背后，隐藏着一场关于“工业粘合剂”的无声革命。焊锡膏，这个曾被视为配角的基础材料，正因全球环保法规收紧、电子产品微型化加速、以及供应链安全需求，经历着标准体系的全面重构。这不再仅仅是技术参数的调整，而是整个电子制造产业链的“价值重估”。锡锌丝

无铅化2.0时代：法规倒逼标准跃迁

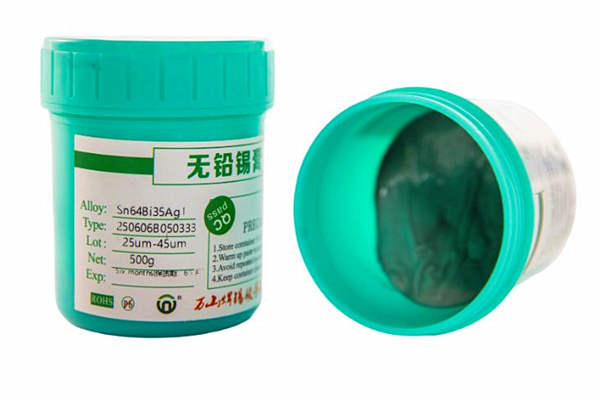

2025年1月，欧盟《有害物质限制指令》(RoHS 3.0) 正式将铅含量豁免清单中的多项条款废除，中国“双碳”战略对电子制造业的绿色评级也同步加码。这意味着，曾经被广泛接受的“低铅”焊锡膏（如SAC305）已无法满足新的环保门槛。标准之争的核心转向了真正的“无铅高性能合金”。以Sn-Bi-Ag（锡铋银）为代表的新型低温合金体系成为焦点，其熔点需控制在138℃-170℃区间，既能满足环保要求，又能适应柔性电路板（FPC）和热敏感元器件的焊接需求。IPC J-STD-006标准在2025年修订版中首次将Bi基合金的润湿性、抗冷热循环疲劳性纳入强制测试项。

更值得关注的是，标准升级正从“成分限制”转向“全生命周期管控”。2025年全球头部电子代工厂已要求焊锡膏供应商提供碳足迹认证报告，从锡矿开采、金属冶炼到膏体生产的每个环节都需符合ISO 14067标准。一批未完成绿色工艺改造的传统焊料厂，因无法提供符合新标准焊锡膏的完整数据链，正被苹果、特斯拉等企业的供应链名单剔除。环保与成本的天平，在标准的重锤下剧烈摇摆。

微距战场：标准如何定义“精密”的极限？

随着芯片封装进入3μm线宽时代，焊锡膏的物理特性标准成为良率的关键命门。2025年行业最严苛的挑战来自Chiplet（芯粒）封装——直径小于50μm的锡球需在0.2mm间距的焊盘上精准自对准。传统Type 4焊锡膏（粒径20-38μm）已显力不从心，Type 5（10-15μm）和Type 6（5-10μm）超细粉焊膏的标准适配成为热点。JIS Z 3284-2025新增了“球形度偏差率”指标，要求粉末椭圆度必须小于1.08，否则会导致印刷塌边和桥连。

在助焊剂领域，标准升级更聚焦“零残留”与“活性可控”的平衡。2025年航天级电子装备强制要求焊后离子残留量低于0.1μg/cm²（IPC TM-650 2.3.28），但消费电子领域则追求免清洗工艺的可靠性。最新版GB/T 3131-2025首次引入“动态润湿指数”（DWI），通过高速摄像量化助焊剂在毫秒级高温下的铺展速度与终止角度。某国产手机大厂因采用未达标焊锡膏，其5G毫米波模块在2025年高温测试中出现批量虚焊，损失超十亿元，这为行业敲响警钟。

标准落地：实验室数据与工厂实践的鸿沟

尽管新标准在纸面上光鲜亮丽，但2025年电子工厂的反馈却暴露了尖锐矛盾。最突出的问题是“参数打架”：焊锡膏的粘度标准（如J-STD-005规定的800-1200 kcps）在超细间距钢网印刷时，因刮刀速度提升至180mm/s，实际需调整至500-800kcps才能保证脱模效果。而标准修订的滞后性导致工艺工程师被迫“违规操作”。

另一个痛点在于检测成本。为满足新标准中卤素含量≤500ppm（IEC 61249-2-21）、空洞率≤15%（IPC-7095D）的要求，工厂需配备动辄百万级的X射线荧光光谱仪（XRF）和3D X-ray断层扫描设备。中小厂商联合向标准机构呼吁建立区域性共享检测中心，但如何确保数据权威性又引发新争议。2025年6月，某认证机构被曝光使用未校准设备出具虚假焊锡膏检测报告，涉事产品流入工业控制领域，再次凸显标准执行链的脆弱性。

问答：

问题1：2025年焊锡膏标准最颠覆性的变化是什么？
答：核心在于“性能维度重构”。传统标准侧重成分与基础物性（如熔点、粘度），而2025版标准体系新增三大维度：一是动态工艺适配性（如DWI指数），二是微观结构可靠性（要求锡球结晶粒度≤5μm），三是碳足迹追溯（需提供全生命周期LCA报告）。这迫使企业从“满足参数”转向“系统化材料设计”。

问题2：企业应对新标准的最大痛点？
答：技术层面是“低温焊接的强度悖论”。Sn-Bi类焊膏虽满足环保要求，但Bi元素易引发脆性断裂（延展性仅传统焊料的1/3）。生产层面则是检测成本激增，以空洞率检测为例，3D X-ray抽检频率从5%提升至100%将使单板成本增加17元，这对消费电子是致命负担。标准机构需在可靠性与经济性间寻找新平衡点。
