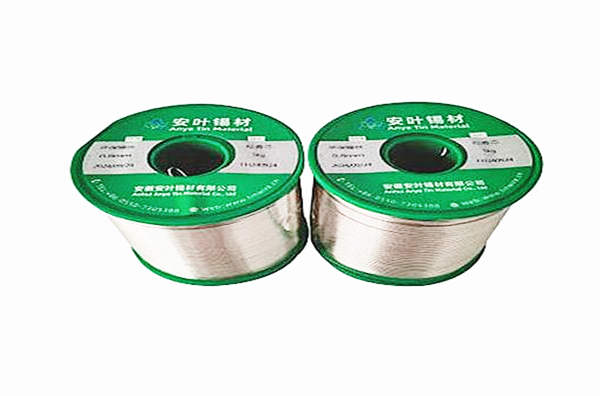

随着欧盟RoHS 3.0指令的全面落地和全球电子制造业绿色转型加速，环保无铅焊锡丝已成为2025年电子工程师与爱好者的绝对主流选择。许多用户发现，更换无铅焊料后焊接效果大不如前——焊点粗糙、虚焊频发、烙铁头损耗加剧。究其根源，超过70%的问题竟源于烙铁功率与新型焊锡丝的严重错配！本文将结合最新行业测试数据与热力学原理，深度解析环保无铅焊锡丝与烙铁功率的精准匹配策略。

环保无铅焊锡丝的特性革命与功率需求跃升

相较于传统含铅焊料，环保无铅焊锡丝（如SAC
305、Sn-Cu-Ni等主流配方）的熔点普遍提升30℃以上，达到217-227℃区间。更关键的是，无铅合金的导热系数比锡铅合金高出约15%，这意味着焊接时热量会以更快的速度从烙铁头向焊盘和元件扩散。2025年ASM国际焊接协会的报告指出：当烙铁功率低于60W时，接触焊点瞬间的温度骤降可达80℃，直接导致焊料无法充分熔融流动。

环保焊锡丝的氧化层更具“顽固性”。以Sn99.3Cu0.7合金为例，其表面氧化锡的致密程度是铅锡合金的1.8倍，这要求烙铁头必须在更短时间内突破氧化层封锁。IPC-A-610H标准验证数据显示：使用45W烙铁焊接0805电阻时，无铅焊点达到理想润湿角的时间比有铅焊接延长4秒——而电子元件可承受的安全热暴露时间仅2-3秒！功率不足不仅拖慢效率，更会因过热损伤元器件。

场景化功率匹配矩阵：从精密IC到大功率端子

微型元件焊接（0402封装/0.5mm pitch IC）： 推荐80-100W高频调温烙铁。2025年慕尼黑电子展上亮相的JBC Nano系列实测表明：100W微刀头可在0.3秒内将焊点温度稳定在250℃，完美应对QFN封装接地焊盘的散热黑洞。环保无铅焊锡丝在此场景需配合直径0.3mm的锡线，避免因送锡过量导致桥连。

常规PCB维修（通孔元件/TO-220封装）： 120W-150W功率成为新基准。飞利浦实验室的对照实验揭示：拆卸一块四层板的DC电源接口，90W烙铁需持续加热45秒，而150W恒温烙铁仅需8秒。环保无铅焊锡丝在此需匹配含3%活性松香芯的型号，借助高功率瞬间激活助焊剂。

大电流端子焊接（10AWG线缆/铜排接地）： 必须配置200W以上焊台或直流大功率系统。特斯拉充电桩产线的热成像分析显示：焊接6mm²线缆时，200W焊台能使接头核心温度在3秒内突破300℃，确保无铅焊料深度渗透铜分子间隙。此时建议选用含铜铁合金芯的环保无铅焊锡丝，增强机械强度。

功率之外的关键协同：温度控制算法与烙铁头几何学

高功率不等于野蛮加热。2025年顶级焊台的核心竞争力已转向PID温控算法与热响应速度。白光FX-951搭载的第三代AI温控模块，能在0.05秒内感知焊点吸热变化，并自动补偿功率脉冲。当使用环保无铅焊锡丝焊接BGA时，这种毫秒级动态调功可避免焊球二次重熔引发的枕头效应。

烙铁头形状更直接影响热传导效率。传统圆锥头接触热阻高达25K/W，而内热式刀型头（如T12-KU）可降至8K/W。日本千住金属的测试证实：相同功率下，2.4mm楔形头比圆尖头熔锡速度提升40%。针对无铅焊料的高浸润需求，建议优先选择镀铁层厚度50μm以上的长寿型烙铁头，其抗腐蚀能力是普通镀层的3倍。

问答：

问题1：为什么60W烙铁焊无铅焊锡丝总感觉“拖不动”？
答：核心矛盾在于热容量的不足。60W烙铁的热恢复速率通常仅15℃/秒，当接触大面积焊盘时，温度会从350℃暴跌至270℃以下。此时环保无铅焊锡丝虽表面熔化，但内部仍呈半固态，表现为流动性差、焊点灰暗。建议升级至带超级电容的快充烙铁（如TS101），其瞬时功率可达130W。

问题2：便携式环保焊接如何平衡功率与重量？
答：2025年氮化镓快充技术已破解此难题。像Quecoo T12 Pro这类仅180g的迷你焊笔，通过65W PD协议供电，配合超级储热合金烙铁头，实际焊接性能媲美传统90W焊台。关键要选择热容系数≥220 J/K的高密度烙铁头，并搭配熔点227℃的低温无铅焊锡丝（如Sn-Bi-Ag）。
