当2025年欧盟RoHS3.0新规正式落地，无铅焊锡球已成为电子制造业的强制选择。在最近深圳电子展的调研中发现，仍有近30%的工程师遭遇焊点脆裂、虚焊率飙升的困扰。究其根源，正是无铅焊锡球的特殊物性与传统工艺的错配。本文结合最新J-STD-020G标准及产线实测数据，揭示无铅焊接的实战密码。

选型迷思破解：SAC305还是低温合金？

在2025年主流产线中，SAC305（锡银铜）合金凭借260℃左右熔点和稳定机械强度，仍是车规级产品的首选。但华为最新白皮书指出：其热疲劳寿命比传统锡铅焊料低40%，这对高频震动设备埋下隐患。若需焊接热敏感元件（如柔性OLED屏），建议切换至SAC-Bi系低温焊锡球，熔点可降至195℃。但需警惕铋元素带来的脆性问题——某无人机厂商就曾因跌落测试中BGA焊点成片断裂，损失千万级订单。

更隐蔽的陷阱在于焊锡球粒径选择。当进行01005封装焊接时，0.2mm焊锡球与0.15mm焊盘的搭配会产生致命虹吸效应。中芯国际2025年Q2故障分析报告显示，因此导致的桥接缺陷占比达17%。建议遵循“球径=焊盘宽度×0.8”的黄金法则，并在钢网设计时采用梯形开口，使焊膏沉积量提升15%。

工艺窗口的精准控制：温度曲线的生死线

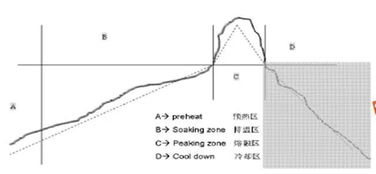

无铅焊接的最大挑战在于极窄的工艺窗口。传统锡铅焊料的峰值温度公差为±10℃，而SAC305要求±5℃。2025年特斯拉曝光的车载控制器召回事件，正是因回流焊炉温偏差7℃导致IMC层过厚引发的。必须采用三段式升温曲线：80-120℃区段斜率≤2℃/s以避免爆沸，217℃以上液相线维持45-75秒（手机主板取下限，服务器板卡取上限），降温速率则需控制在4℃/s内防止热冲击。

氮气保护已成必备选项。当氧含量＞800ppm时，SAC305焊点氧化率激增3倍。但某头部代工厂的教训值得警惕：过度追求20ppm超低氧环境，反而因焊锡球表面张力突变引发立碑缺陷。建议将氧浓度维持在200-500ppm区间，并搭配免清洗助焊剂，其活化温度需与焊锡球熔程严格匹配。

可靠性炼金术：从焊点到寿命的魔法

2025年最颠覆性的进展当属微观结构控制技术。清华大学团队开发的脉冲超声辅助焊接装置，通过20kHz高频振动使β-Sn晶粒尺寸缩小至3μm以下，抗剪切强度提升60%。而焊后处理同样关键：工业级产品必须进行-55℃~125℃的1000次循环热冲击测试，消费电子则需通过JEDEC-MS-033的85℃/85%RH双85老化验证。

针对BGA底部填充胶的选择，环氧树脂体系正被聚氨酯丙烯酸酯取代。后者在150℃热老化2000小时后，CTE（热膨胀系数）仍能保持与焊锡球±1ppm/℃的匹配度。但需注意固化深度控制——某医疗设备厂商就因UV光穿透不足导致内部空洞率超标，引发FDA审查危机。

致命细节：那些数据手册不会写的安全红线

无铅焊锡球在仓储环节暗藏杀机。当环境湿度＞60%时，SAC307合金会与水汽反应生成SnO₂氧化层，使润湿时间延长50%。建议拆封后72小时内用完，或存放在10%RH以下的防潮柜中。更凶险的是焊接烟雾防护：无铅焊料释放的甲醛浓度是含铅焊料的2.3倍，2025年新国标GBZ 2.1-2025已将车间通风量标准提升至35m³/h·人。

返修环节的暴力拆解更是灾难源头。热风枪温度超过300℃会引发铜基板分层，而机械撬取则会导致焊盘撕裂。应采用阶梯式加热：先整体预热至150℃，再局部升温至235℃，配合BGA专用吸嘴垂直起拔。每次返修后需补充焊锡球，但新旧球混合比例不得超过1：4，否则熔程差异将引发冷焊。

问答：

问题1：无铅焊锡球为何对温度如此敏感？
答：核心在于其冶金特性。以SAC305为例，银元素在217℃以上快速形成Ag₃Sn金属间化合物，当温度波动超过5℃时，IMC层厚度可能从1.2μm骤增至4μm。过厚的IMC会像玻璃般脆裂，而温度不足则导致Cu₆Sn₅晶须生长失控，两者都会引发焊点失效。

问题2：如何判断焊锡球氧化程度？
答：2025年行业推广的“双色比法”值得借鉴。取少量焊锡球置于白色陶瓷板，滴加5%盐酸溶液。未氧化球体呈现亮银色，轻微氧化显淡黄色，严重氧化则变灰黑色。更精确的做法是用X射线光电子能谱仪检测表面氧原子占比，警戒线为8.5at%。

本新闻不构成决策建议，客户决策应自主判断，与本站无关。本站声明本站拥有最终解释权， 并保留根据实际情况对声明内容进行调整和修改的权利。 [转载需保留出处 - 本站] 分享：焊锡球信息
